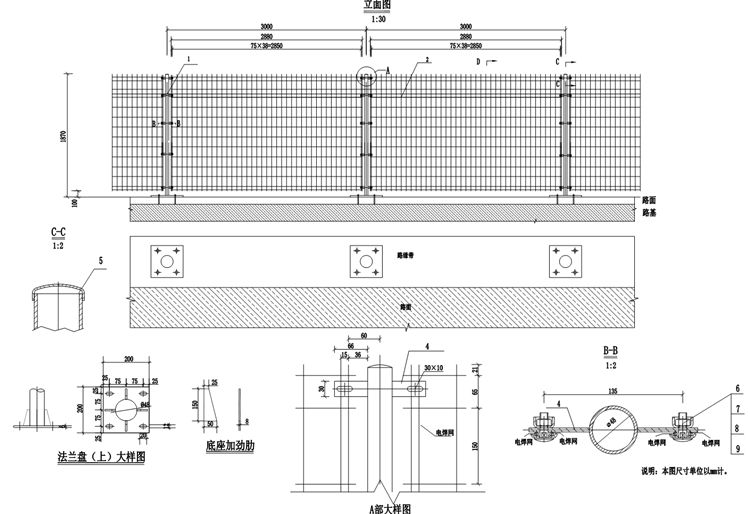

一、F-Ww-C焊接网隔离栅一般说明:

1.本图尺寸单位均以mm计。
2.焊接网单片加工尺寸为2880x1816mm，其拐角部分应一次折弯形成。
3.焊接网用Φ4mm的低碳钢丝制造，并应符合《一般用途低碳钢丝》(YB/T5294-2009)、《一般用途热镀锌低碳钢丝》(GB/T343-1994)的规定。
4.F-Ww-C焊接网隔离栅每隔24m间距设置一个斜撑，在F-Ww-C焊接网隔离栅改变方向的地方和端头应设斜撑，或两侧加斜撑。
5.斜撑与抱箍应首先焊接成整体,然后采用下述防腐方法进行防腐处理。
6.立柱材料性能应符合GB/T700-2006,尺寸规格应符合GB/T6723-2008的规定。
7.施焊前,要求各单体矫正平直并去毛刺及锈迹。
8.焊接部位要求过渡圆滑,无焊渣,虚焊,气孔等缺陷。
9.F-Ww-C焊接网隔离栅采用先镀锌后镀塑的防腐形式。第一层热浸镀锌所用的锌应为《锌锭》(GB/T470-2008) 中规定的特一号或一号锌,镀锌量:网片为90g/㎡; 紧固件、连接件为120g/㎡；立柱、横梁等为270g/㎡。第二层非金属镀层可为聚(氯)乙烯或聚酯，厚度为:聚(氯)乙烯材料:网片0.3mm,其它为0.4mm;聚酯材料:0.1mm;紧固件连接件也可采用一层热浸镀锌的防腐方法，镀锌量为350g/㎡。
10.镀塑层应满足: (1)均匀光滑、连续、无肉眼可分辨的小孔、空间、孔隙、裂缝、脱皮及其它有害缺陷。(2) 镀层应附着良好，在人工加速实验后，镀层不允许产生裂缝、破损等损伤现象及褪色。
二、F-Ww-C焊接网隔离栅一般参数：
1.立柱，Φ48*3*2266mm；
2.网格，75*150mm；
3.网丝，Φ4.0mm；
4.斜撑，角钢L40*40*3*1910mm；
5.连接钢板，66*30*3mm；
6.法兰盘，200*200*6mm；
7.加强肋，25*50*150*8mm；
8.安装尺寸，1870*3000mm。
