焊接网隔离栅技术要求标准

添加日期：阅读量：

一、焊接网隔离栅技术要求标准
1、焊接网隔离栅焊网钢丝要求冷拔状态，镀锌前抗拉强度不低于640MPa。
2、焊接网隔离栅电焊钢管材质为Q235号钢，其力学性质应符合GB/T13793-92。
3、焊接网隔离栅施焊前，要求各单体平直并去除毛刺及锈迹。
4、焊接网隔离栅焊接部位要求过度圆滑，无夹渣、无虚焊、无气孔等缺陷。
5、焊接网隔离栅构件焊接成型后的整体曲翘度横向不得大于7mm，纵向不得大于5mm。
6、焊接网隔离栅连接板与立柱及网片边框在组焊时，其对称中心的最大偏斜不得超过1mm。
7、焊接网隔离栅的钢构件采用热浸镀锌浸塑符合涂层进行防腐处理，热浸镀锌合金浸塑复合涂层由热浸镀锌内涂层和流化床浸塑外涂层组成，浸塑后的颜色为果绿色。防腐处理的各涂层的厚度应不低于下述要求。钢管、钢板、钢带平均镀锌层附着量为275g/㎡，平均镀层厚度为39μm，浸塑涂层厚度为250μm；紧固件、连接件平均镀锌层附着量为120g/㎡，平均镀层厚度为17μm，浸塑涂层厚度为250μm；网片平均镀锌层附着量为120g/㎡，平均镀层厚度为17μm，浸塑涂层厚度为150μm。为保证钢构件内涂层和外涂层的总体质量，热浸镀锌所用的锌应符合GB/T470中规定。
8、每三跨加一斜撑。

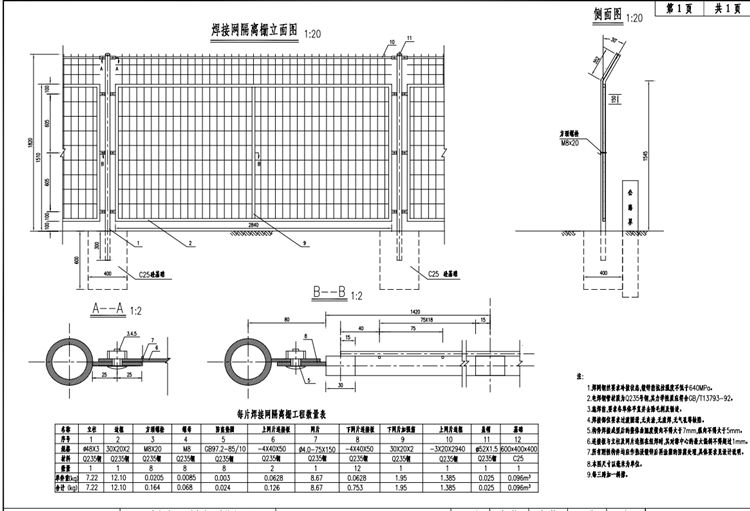

二、焊接网隔离栅参数设计标准
1、立柱规格，Φ48*3.0mmQ235钢圆管；
2、边框规格，20*30*2mmQ235钢方管；
3、连接板规格，40*50*4mmQ235钢钢板；
4、竖撑规格，20*30*2mmQ235钢方管；
5、横撑规格，20*3mmQ235钢扁钢；
6、网丝规格，Φ4.0mmQ235钢冷拔钢丝；
7、网眼规格，75*150mm焊接竖长孔；
8、斜撑规格，40*40*3mmQ235钢角钢；
9、立柱基础，600*400*400mmC25砼基础；
10、整体尺寸，1820*3000mm。
