一、饮用水水源地一级保护区焊接网隔离栅设计说明
1、隔离工程采用钢管立柱焊接网隔离栅。焊接网隔离栅总高 1.75 米，每 3 米一节段。焊接网隔离栅外采用绿色聚酯等热固性粉末涂层。焊接网隔离栅安装应保证焊接网隔离栅的平纵线相对美观。 焊接网隔离栅立柱采用钢管。边框、网面采用φ5.0 冷拔钢丝点焊成型，基础采用现浇 C25混凝土。所有钢构件均应先焊接成型并进行表面除锈清理后，再进行双涂层防腐处理。双涂层内层为金属镀（锌）层，外层的非金属涂层为聚酯等热固性粉末涂层。其技术要求应符合表 4-1、 表 4-2 的规定。颜色由业主确定。
2、焊接网隔离栅钢材为碳素结构钢 Q235，其技术条件应符合《碳素结构钢》（GB/T700-2006）的规定。焊接网隔离栅金属网所有钢丝，应为碳素钢丝，并符合《一般用途低碳钢丝》（YB/T5294-2006）的规定。连接件：可采用冷轧或热轧钢板，其技术条件应符合《碳素结构钢》（GB/T700-2006）、《止动垫圈技术条件》（GB/T98-1988）的规定。
3、焊接网隔离栅基础部分根据各地区地质地貌的结构和复杂程度的差异，施工的过程中要针对不同地质状况实施专业技术，基础部分根据实际情况，一般地质如粉土，沙土等，地基承载力＜300KPa，采用300×300×1000 的基础，以达到其基础的稳定；特殊地质如山区段，地基承载力≥300KPa，采用300×300×500 的基础。说明中焊接网隔离栅样式及参数仅为推荐，不作为指定样式，施工选取焊接网隔离栅时，焊接网隔离栅立柱、横梁、孔径等不得低于本图提供参数，且需满足《隔离栅》（GB/T 26941-2011）规范中相关参数要求。

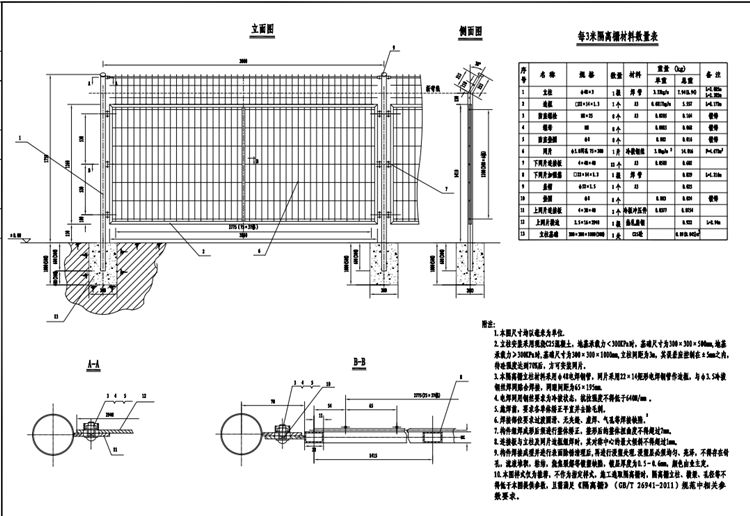

二、饮用水水源地一级保护区焊接网隔离栅参数要求
1.本图尺寸均以毫米为单位。
2.立柱安装采用现浇C25混凝土，地基承载力<300KPa时，基础尺寸为300x 300x 500mm,地基承载力>300KPa时，基础尺寸为300x 300 x 100mm,立柱间距为3m,其误差应控制在±5mm之内，待砼强度达到70%后，方可安装网片。
3.本焊接网隔离栅立柱材料采用φ48电焊钢管，网片采用22x 14矩形电焊钢管作边框,与φ3. 5冷拔钢丝焊网贴合焊接，网眼间距为65 x 195mm。
4.焊接网隔离栅用钢丝要求为冷拔状态，抗拉强度不得低于640N/mm。
5.施焊前，要求各单体矫正平直并去除毛刺。
6.焊接部位要求过渡圆滑、无夹缝、虚焊、气孔等焊接缺陷。
7.构件组焊成形后须进行整体矫正，整形后的整体扭曲度不得超过7mm。
8.连接板与立柱及网片边框组焊时,其对称中心的大倾斜不得超过1mm。
9.构件焊接成型并进行表面除锈清理后,再进行浸塑处理.浸塑层必须均匀、亮泽，不得存在针孔，流液堆积，粘结，烧焦裂解等镀塑缺陷,镀层厚度为0.5~0. 6mm，颜色由业主定。
10.本图样式仅为推荐,不作为指定样式,施工选取焊接网隔离栅时焊接网隔离栅立柱、横梁、孔径等不得低于本图提供参数，且需满足《隔离栅》( GB/T 26941-2011)规范中相关参数要求。
